SF3U48_3A_04 ССУ 1250, 3 отсека

Муковоз SF3U48_3A_04 ССУ 1250, 3 отсека - это полуприцеп-цистерна, предназначенная для бестарной перевозки сыпучей пищевой продукции (зерновых культур, муки, отрубей, комбикорма, сахара, кормов, гранул и др.). Конструкция цистерны выполнена из алюминиевого сплава (Германия) в виде несущей емкости. Объем цистерны составляет 45,5 м3. Муковоз SF3U48_3A_04 разделяется на 3 отсека. Транспортируется тягачом колесной формулой – 4х2 российского или иностранного производства. Количество изолированных отсеков – 1 (емкость может быть разделена внутренними перегородками на 5 (пять) герметичных отсека для перевозки различных сортов груза с индивидуальной выгрузкой. Грузоподъемность 24550 кг. Высота ССУ 1250 мм. Масса снаряжённого ТС 6550 кг.

Ходовая часть полуприцепа SF3U48_3A_04 трехосная односкатная с пневмоподвеской производства «BPW» (Германия), гарантия предоставляется фирмой «BPW» до 3 лет. Двухпроводная тормозная система, оснащенная системой 2S/2M с функцией ABS. Полуприцеп оборудован индивидуальными крыльями из ПВХ. Цистерна подвергается специальной обработки с предварительной грунтовкой, обогащенной цинком и окрашиванием в один цвет высококачественной двухкомпонентной краской. Высота седельно-сцепного устройства 1250 мм. Дополнительно SF3U48_3A_04 может быть установлено разнообразное оборудование, такое как насос, счетчик, узел выдачи топлива, система рекуперации паров, система нижнего налива и т.д.

Купить Купить в лизинг Партнерская программа АО "Росагролизинг”

Технологии

Оси Sespel

Компрессорная установка КС-400

Монтаж компрессорной установки на шасси

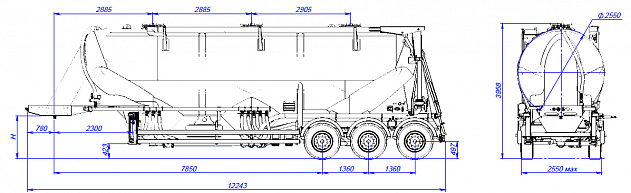

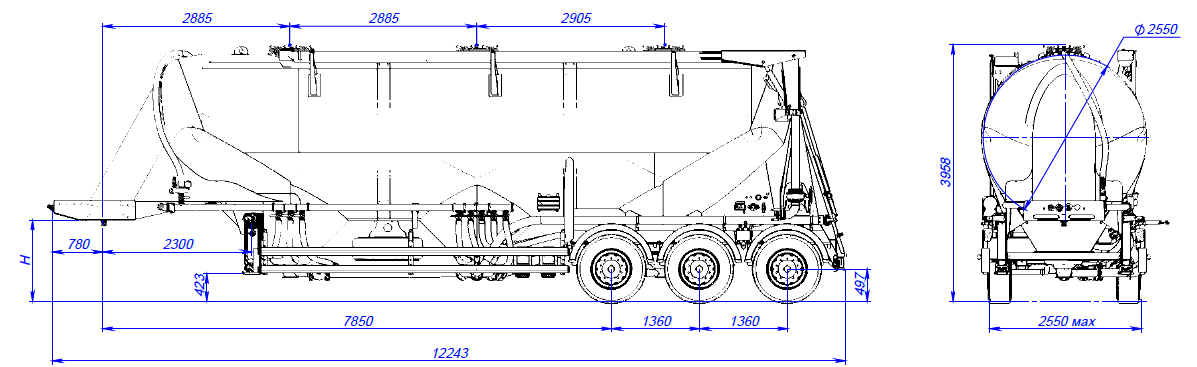

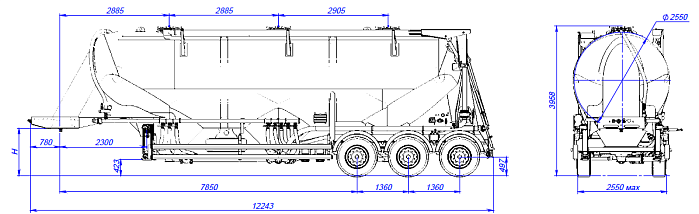

Технические характеристики

Математическая модель	SF3U48_3A_04
Номинальная емкость, л	45500
Общая длина, мм	12300
Высота, мм	4000
Ширина, мм	2550
Колесная база, мм	7850+1360+1360
Расстояние между осями, мм	1360
Колеса	385/65R22,5; 6+1
Общая масса брутто, кг	31100
Нагрузка ССУ, кг	11062
Нагрузка на оси, кг	20038
Грузоподъемность, кг	24550
Колесная формула тягача	4x2
Количество отсеков	3
Масса снаряжённого ТС, кг	6550
Оси	BPW
Высота ССУ, мм	1250
Материал	Алюминий
Расположение технологического ящика	Сзади
Монтажная площадка под компрессор	Да
Разгрузочный узел	Сзади
Подробнее Сосуд Шасси Комплектация Разгрузка Окраска Конструкция цистерны выполнена из алюминиевого сплава, самонесущей конструкции, предназначен для перевозки, сухих сыпучих, не расфасованных грузов: мука, комбикорм, злаки и т.д., транспортируется тягачом колесной формулой , 4х2 ( 6х4) российского или иностранного производства; Номинальная емкость цистерны (до калибровочных планок в отсеках, без учета компенсационного объема) – 45 500 литров; Количество горловин - 3, количество конусов - 3, (Количество изолированных отсеков – 1 емкость может быть разделена внутренними перегородками на 5 (пять) герметичных отсека для перевозки различных сортов груза с индивидуальной выгрузкой); Система пневматической разгрузки с аэроднищем из ткани в каждом конусе; Верхняя загрузка через люки крышек горловин Коллекторная пневматическая разгрузка ДУ-100 на левую или правую сторону по ходу движения (возможен вывод назад); Раздельный гравитационный слив на левую или правую сторону через шаровой кран Ду-80 (3”) производства Jouka; Верхний налив через люки крышек горловин производства Ливны; Материал: алюминиевый сплав 5083, толщина стенки и днищ не менее: 5,00 мм; Толщина стенки сосуда – не менее 5 мм, толщина донышек (2шт.) - не менее 5 мм, толщина перегородок (3 шт.)– и волнорезов (3 шт.) не менее 5 мм, Транспортировка легковоспламеняющихся жидкостей класса 3 (бензин, дизельное топливо, керосин); Расчетное давление – 0,5 бар, испытательное давление – 0,5 бар, рабочее давление – 0,0 бар, ХОДОВАЯ ЧАСТЬ - ТОРМОЗНАЯ СИСТЕМА Трехосная пневматическая производства «BPW» (Германия), гарантия 3 года без ограничения пробега (гарантия предоставляется фирмой «BPW»); Максимальная техническая нагрузка на ось – 9.0 тонн Стальное шасси; Тормозные механизмы барабанные; Кран регулировки «уровня пола»; Двухпроводная тормозная система, оснащенная системой 2S/2M с функцией ABS; Автоматическое регулирование силы торможения и автоматическая регулировка зазора тормозных колодок; Пневматический стояночный тормоз – двух осей; Одно испытательное гнездо для каждого колеса –для измерения и проверки давления в тормозной системе. Давление в системе торможения автоматически регулируется в соответствии с нагрузкой. КОЛЕСА И ШИНЫ Дисковые, бескамерные (6 колес + 1 запасное) - 7 шт.; Шины размерности 385/65 R22,5 - 7 шт.; Стальные колесные диски 11,75x22,5 - 7 шт.; Индивидуальные крылья из ПВХ с кронштейнами и брызговиком - 6 шт.; ОБОРУДОВАНИЕ ЦИСТЕРНЫ Шкворень диаметром 2" международного типа марки «KZ» с опорной плитой из стали; Опорное устройство «BPW» двухскоростное, грузоподъемностью 24 (50) тн., с ручным приводом; Конструктивно предусмотрена возможность пломбирования загрузочных люков каждого отсека; Защитное ограждение заливных горловин по всей длине цистерны; Экологическое устройство анти пролива и дренажа, 2 слива сзади цистерны – дренажной системы, проходящей через нее; Алюминиевая крышка горловины DN500 - каждый отсек, диаметр заливного люка 300 мм. Крепление крышки - болтовое соединение по кругу; Донный клапан с пневмоуправлением 4” ливны в каждом отсеке; Блок управления донными клапанами с маркировкой номеров отсеков и положений выключателей: открыто / закрыто на каждый отсек - 1 шт.; Дыхательный клапан с огнепригодителем в крышке горловины каждого отсека; Сливные рукава из композитных материалов L = 4,0м., Ду-80 (3") - 2 шт.; Пеналы для сливных рукавов из ПВХ - 2 шт.; Быстроразъемные соединения Сamloсk 3” на сливных рукавах; Заднее защитное устройство, соответствует требованиям ГОСТа Р 50913-96; ПРОЧАЯ ОСНАСТКА Огнетушителем 6 кг с пластиковым боксом - 2 шт.; Противооткатными упорами с креплениями -2 шт.; Ящиком для нейтрализующего вещества (песок) -1 шт.; Кронштейном крепления запасного колеса; 15 м. кабелем заземления с намоткой и зажимом; 2-мя медными заземлениями; Оборудование для разгрузки расположено в закрываемом технологическом шкафу , с левой стороны сосуда , между опорным устройством и передней осью тележки; Алюминиевые трубопроводы 4” для донной загрузки и выгрузки – 3 шт.; Шаровые краны с ручным управлением Ду-80 (3”) civacon на сливных трубопроводах – 3 шт.(при верхнем наливе); Заземляющий проводник (барабан с кабелем); Блок подготовки воздуха для привода донных клапанов; Указатели марки топлива на сливных трубопроводах – 3 шт.; Возможности разгрузки: разгрузка самотеком под действием гравитации; Окраска цистерны -специальная обработка с предварительной грунтовкой обогащенной цинком и окрашиванием в один цвет высококачественной двухкомпонентной краской, термической сушки (в соответствии с требованиями Правил перевозки ОГ); Окраска рамы эмалями термической сушки в один цвет; Цвет цистерны и рамы в соответствии с ГОСТ; Надпись «ОГНЕОПАСНО» с трех сторон цистерны; Цвет рамы – (оранжевый) Цвет цистерны– (оранжевый)

Консультация инженера

Наши инженеры помогут Вам рассчитать оптимальную нагрузку на дорогу по постановлению Правительства РФ №12 от 01.05.2015 г. под Ваш груз и Ваш тягач для работы без перегруза и штрафов.

Если у Вас есть индивидуальный проект - заполните опросный лист и пришлите его нам для расчета.
