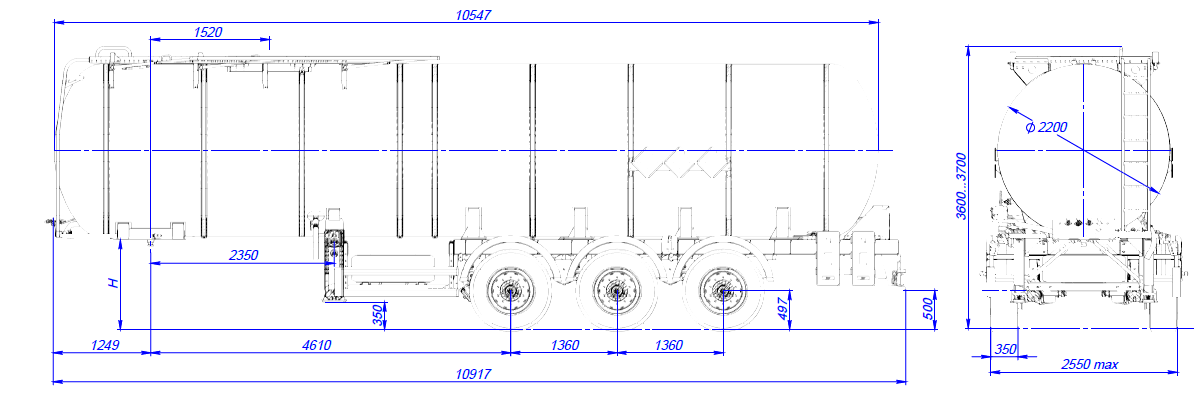

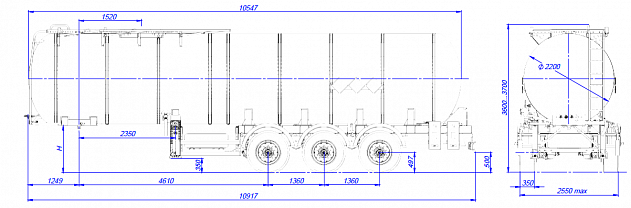

SF3B28_1S_07, ССУ 1250, 1 отсек

Конструкция цистерны SF3B28_1S_07, ССУ 1250, 1 отсек выполнена из низколегированной стали, либо из нержавеющей стали, самонесущей конструкции, предназначенная для перевозки и временного хранения темных нефтепродуктов (горячий битум, смолистые масла, мазут и пр.), транспортируется тягачом колесной формулой, 6х4 российского или иностранного производства. Корпус цистерны изготовлен из низколегированной стали и покрыт тепловой изоляцией (дополнительная опция) 150 мм, а также листом оцинкованной стали толщиной 0,8 мм либо из нержавеющей стали толщиной 0,8 мм. Модель: круглая форма, с заниженным центром тяжести. Общая длина 11050 мм. Высота 3650 мм. Ширина 2550 мм.

Рабочая температура транспортируемого в цистерне битума составляет около 250°C. Гравитационный слив через донный клапан и заслонку Ду-100 (4"). Материал: Сталь 09Г2С, толщина стенки и днищ не менее: 4,00 мм. Цистерна SF3B28_1S_07 имеет 1 отсек с волнорезами. Отсек оснащен горловым кольцом и люком лазом с соответствующей крышкой и донной прокладкой. Конструктивно предусмотрена возможность наполнения цистерны на 85% от номинального объема (один мерный уголок установлен внутри цистерны на номинальный объем, второй уголок установлен на 95% от номинального объема цистерны). Общая масса брутто 32000 кг. Нагрузка ССУ 9500 кг. Нагрузка на оси 22500 кг.

  • Технические характеристики

Математическая модель SF3B28_1S_07
Номинальная емкость, л 28000
Общая длина, мм 11050
Высота, мм 3650
Ширина, мм 2550
Колесная база, мм 4610+1360+1360
Расстояние между осями, мм 1360
Колеса 385/65R22,5; 6+1
Общая масса брутто, кг 32000
Нагрузка ССУ, кг 9500
Нагрузка на оси, кг 22500
Грузоподъемность, кг 24300
Колесная формула тягача 6x4
Количество отсеков 1
Масса снаряжённого ТС, кг 7750
Оси BPW
Высота ССУ, мм 1250
Материал Сталь
Расположение технологического ящика Сзади
Насос Нет
Термоизоляция Да
Система парообогрева Да
